Як обчислити втому життя сервомоторного кронштейна?

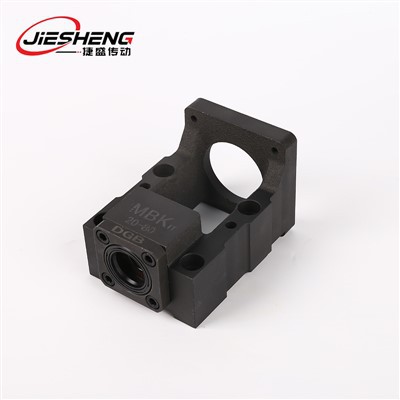

Привіт, як професійний постачальник сервомоторних кронштейнів, ми розуміємо важливість високоякісних компонентів, що несуть навантаження, для стабільної роботи автоматизованого обладнання. Ось вступ до нашогоСервомоторний кронштейнПродукти:
Під час тривалої роботи автоматизованого обладнання, сервомотор-кронштейн, як критична структура, що несуть навантаження, постійно піддається циклічному впливу навантаження. Ця стаття пояснить, як обчислити життя втоми сервомоторного кронштейна.
По -перше, основні параметри:Передумови для розрахунку життя втоми
Розрахунок життя втоми базується на трьох ключових параметрах, і точність цих параметрів безпосередньо визначає надійність результатів обчислення.
1. Характерні параметри навантаження
Під час роботи сервомоторного двигуна кронштейни піддаються циклічним та динамічним навантаженням. Повний спектр навантаження повинен бути отриманий за допомогою фактичного вимірювання або моделювання:
Статичні навантаження:До них відносяться самості (наприклад, 10–50 кг) та фіксуючі сили з'єднувальних компонентів (наприклад, попереднє завантаження болта 50–200 Н). Ці навантаження утворюють основоположні компоненти стресу.
Динамічні навантаження:Вони генеруються за рахунок ударних/зупинок двигуна (прискорення до 5–10 м/с²), оперативних вібрацій (діапазон частот 50–500 Гц) та коливання навантаження (амплітуда коливання крутного моменту ± 10%-30%). Ці навантаження повинні бути виміряні за допомогою динамічних датчиків сили або тестерів вібрації для створення спектру навантаження, який включає амплітуду напруги та кількість циклу (наприклад, 10 ⁴ циклів на годину).
Тип завантаження:Чітко визначте поєднання розтягування, згинання та кручення.Сервомоторний кронштейнS в першу чергу піддається згинальним навантаженням, а амплітуда змінної напруги в точках концентрації напруги (наприклад, краї встановлення отвору та куточки кронштейна) є серцевиною розрахунку.
2. Параметри продуктивності матеріалу
Характеристики втоми матеріалу є основною основою для розрахунків життя та потребують тестування матеріалу для отримання ключових даних:
Межа втоми (σ₋₁):Максимальна амплітуда напруги, яку матеріал може витримувати без невдачі в нескінченних циклах. Наприклад, межа втоми з вигином сталі Q235 становить приблизно 170–220 МПа, тоді як 6061 алюмінієвий сплав - близько 100–140 МПа.
Крива SN:Це крива взаємозв'язків між амплітудою (-ів) стресом та циклом життя (n). Він вимагає тестування стандартних зразків за допомогою тестової машини для втоми для отримання повних даних як для втоми високого циклу (n більше або дорівнює 10 ⁷ циклів), так і втомі з низьким циклом (n менше або дорівнює 10 ⁴ циклів).
Механічні властивості:Вони в першу чергу включають міцність на розрив (σb), міцність урожаю (σs) та модуль Юнга (e). Наприклад, 45# сталь має міцність на розрив (σb) приблизно 600 МПа та міцність виходу (σs) приблизно 355 МПа. Ці параметри використовуються для розрахунків напруги та визначають, чи матеріал подав.
3. Структурні параметри
Геометрична структура дужки безпосередньо впливає на розподіл стресу і вимагає тривимірного моделювання та структурного аналізу для уточнення деталей:
Розмірна точність:Такі розміри, як товщина критичних компонентів кронштейна (наприклад, товщина кронштейна 5–10 мм), радіус кутів (R1 - R5 мм) та діаметр встановлення отвору (φ8 - φ20 мм) визначають ступінь концентрації напруги.
Коефіцієнт концентрації стресу (KT):У конструкційних точках переходу (наприклад, правий кут, отвори), відбувається ампліфікація стресу, при цьому коефіцієнт ампліфікації є коефіцієнтом концентрації стресу. Цей фактор можна отримати з посібників або моделювання кінцевих елементів. Як правило, менші радіуси та більші отвори призводять до більш високих значень КТ (як правило, від 1,2 до 3,0).
Структурна форма:Різні структурні форми, такі як консольні або рамкові структури, мають різні шляхи передачі сили. Серед них консольні дужки мають відносно більшу амплітуду стресу у вільному кінці, що вимагає особливої уваги в розрахунках.
По -друге, основний метод:Шлях розрахунку життя втоми
На основі властивостей типу навантаження та матеріалу, розрахунок життя втомиСервомоторний кронштейнS в основному використовує три типи методів, а застосовне рішення слід вибрати на основі фактичних умов праці.
1. Метод стресового життя (метод SN)
Застосовується до сценаріїв втоми високого циклу (Life> 10⁴ циклів), це загально використовуваний метод для обчислення терміну експлуатації кронштейнів:
Розрахунок стресу:Максимальна амплітуда напруги (σa) у критичних точках обчислюється за допомогою теоретичних формул або моделювання кінцевих елементів (наприклад, ANSYS, Abaqus), враховуючи коефіцієнт концентрації напруги kt. Фактичне напруження σ=kt × σnom (номінальне напруження).
Пошук кривої SN:На основі співвідношення ступеня матеріалу та напруги (r=σmin/σmax, як правило, встановлений на -1 для симетричних циклів), термін експлуатації циклу n, що відповідає амплітуді напруги, отримується з кривої SN.
Розрахунок накопичення пошкоджень:Коли спектр навантаження є змінним амплітудним навантаженням, критерій шахтів використовується для обчислення загальної пошкодження: D=σ (Ni/Ni), де Ni - кількість циклів на заданому рівні напруги, а Ni - це життя, що відповідає цьому рівню напруги. Коли d більше або дорівнює 1, структура вважається наближається до відмови.
2. Метод деформації (метод ε-N)
Цей метод застосовний до сценаріїв втоми з низьким циклом (циклічне життя <10⁴ циклів), таких як розрахунок життя втомиСервомоторний кронштейнs, що часто проходять операції Start-Stop.
На фазі розрахунку деформації технологія моделювання кінцевих елементів використовується для отримання амплітуди деформації (εa) у критичних місцях кронштейна. Потім це поєднується з модулем пружності матеріалу E для розкладання амплітуди деформації на еластичний штам (εe=σ/E) та пластичний штам (εp=εa - εe).
Підгонка кривої ε-N використовує формулу Менсон-Ковфін для встановлення взаємозв'язку між штамом і життям, з формулою, вираженою як:εa=εe + εp=(σf '/e) (2n)^b + εf' (2n)^c. Тут σf 'являє собою коефіцієнт сили втоми, B - показник міцності, εf' - коефіцієнт пластичності втоми, а C - показник пластичності. Ці параметри можна отримати за допомогою спеціалізованого тестування матеріалу.
При розв’язанні для життя обчислена амплітуда штаму εa замінюється у вищезазначену формулу, а циклічне життя n отримується шляхом вирішення рівняння. Цей метод особливо підходить для сценаріїв, коли кронштейн зазнає пластичної деформації під великими навантаженнями.
3. Метод, що підтримує моделювання кінцевих елементів
Поліпшення ефективності та точності обчислення за допомогою цифрових інструментів є звичайною практикою в сучасній інженерії:
Моделювання та покоління сітки:Встановіть тривимірну модель кронштейна та вдосконалюйте сітку в небезпечних районах (наприклад, кути та отвори), щоб забезпечити точність розрахунку напруги (розмір сітки менше або дорівнює 1 мм).
Налаштування навантаження та граничних умов:Застосовуйте статичні навантаження, такі як самозагода двигуна та попереднє завантаження болта, а також динамічні навантаження, такі як прискорення вібрації та коливання крутного моменту, при цьому обмежуючи ступінь свободи встановлення поверхні.
Обчислення модуля аналізу втоми:Назите модуль аналізу втоми програмного забезпечення для моделювання (наприклад, інструмент втоми ANSYS), введіть матеріал криву SN та спектр навантаження, автоматично обчисліть карту контуру небезпечних точок втоми та візуально відображайте області з найменшою тривалістю життя.
По -третє, ключові фактори, що впливають на:Умови корекції для розрахунку життя
У фактичних умовах експлуатації різні фактори можуть зменшити термін втоми структури підтримки, а корекційні коефіцієнти повинні бути введені під час обчислення для точної оцінки.
1. Структурні деталі ефектів
Концентрація стресу:Неоптимізовані праві куточки (kt =2.5) мають термін втоми приблизно на 40% -60% нижче, ніж округлі кути (kt =1.3). Це можна вирішити за допомогою структурної оптимізації для зменшення значення KT або шляхом множення коефіцієнта корекції концентрації напруги (KF =1+ Q (KT-1), де Q-коефіцієнт чутливості до виїмки, як правило, 0,1-0,8) в розрахунку.
Якість поверхні:Життя втоми шорсткої поверхні (ra =12.5 мкм) на 30% -50% нижчий, ніж у тонко обробленій поверхні (ra =0.8 мкм). Потрібно ввести коефіцієнт корекції якості поверхні (=0.6-0.9).
2. Матеріальні та процесні ефекти
Матеріальні дефекти:Пористість та включення в кастинги можуть служити джерелами втоми, зменшуючи фактичний термін служби на 20% -40% порівняно з ідеальними умовами. Коефіцієнти корекції матеріалу (=0.7-0.9) слід застосовувати на основі результатів неруйнівного тестування.
Процес термічної обробки: Після гасіння та обробки загартування (твердість 220–250 год) обмеження втоми 45# сталі збільшується приблизно на 20–30% порівняно з гарячим розгорнутим станом. Відповідна крива SN для обробленого стану повинна використовуватися в розрахунках.
3. Умови навколишнього середовища та використання впливають
Температурне середовище:У високотемпературних середовищах 100-150 градусів межа втоми алюмінієвих сплавів зменшується приблизно на 15%-25%, що вимагає введення коефіцієнта корекції температури (T =0.75-0.85).
По -четверте, інженерна перевірка:Забезпечення надійності результатів обчислення
Перевірка результатів розрахунку за допомогою тестування - це остаточний етап оцінки життя втоми.
1. Тест на тест на втому
Тест на завантаження:Встановіть конструкцію підтримки на тестувальній машині втому та застосуйте чергування навантажень, що відповідають фактичним робочим умовам (частота 10–50 Гц). Запишіть кількість циклів при збої та порівняйте його з обчисленим життям; Помилка повинна контролюватися в межах ± 20%.
Перерва тестування:Зупиніть машину, коли цикл досягає 50% або 80% обчисленого життя, і використовуйте ультразвукове тестування, щоб перевірити наявність тріщин, перевіряючи накопичення пошкоджень.
2. Моніторинг поля та зворотній зв'язок
Моніторинг вібрації та стресу:Встановіть датчики деформацій та вібраційні датчики в критичні точки на структурі підтримки для постійного збору амплітуди напруги та кількості циклу під час роботи, накопичуючи фактичні дані спектру навантаження для калібрування моделі.
Статистика відстеження життя:Проведіть відстеження терміну експлуатації на пакетних дужках, записуйте фактичні часи відмови, встановлюйте базу даних та постійно оптимізуйте обчислювальні параметри (наприклад, коефіцієнти корекції, спектри навантаження).
Розрахунок життя втомиСервомоторний кронштейнS - це процес із закритою циклом, що включає "Придбання параметрів - Вибір методу - Корекція фактора - експериментальна перевірка". Точні результати можна отримати лише шляхом поєднання теоретичних формул, моделювання кінцевих елементів та інженерних експериментів. У практичних застосуванні слід надати пріоритет для зменшення концентрації стресу для зменшення концентрації стресу. Тим часом цикли технічного обслуговування повинні бути розумно встановлені на основі обчисленого терміну експлуатації, щоб забезпечити довгострокову стабільну роботу обладнання.
